油压机中的单作用缸换向回路的特点及应用

油压机中的单作用缸换向回路的特点及应用

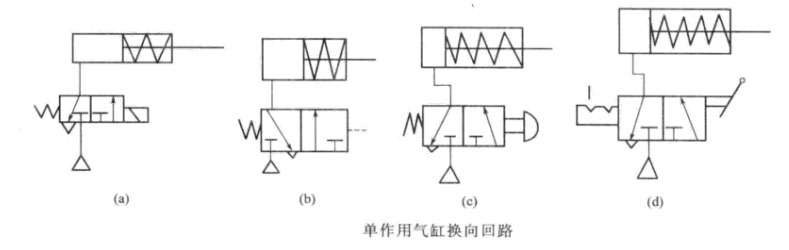

图(a)回路为采用二位三通电磁阀控制单作用气缸实现换向。
电磁铁通电切换至右位后,气缸的左腔进气。活塞克服弹簧力和负载力右行。当电磁铁断电后,气缸又退回图(b)回路为采用二位三通气控阀控制单作用气缸实现换向。有气控信号时,活塞杆伸出信号消失,活塞杆靠弹簧复位图(c)回路为采用手动按钮阀控制单作用气缸实现换向。按下按钮,活寒杆伸出;放开按钮活塞杆缩回图(d)回路为采用二位三通手动阀控制单作用气缸实现换向。该阀带定位功能,阀左位时,活塞杆伸出
特点及应用
单作用气缸通常使用二位三通来实现方向控制
